【画像で解説】エイサー(Acer)Aspire V5-171-H32D/Sのssd 換装とメモリ増設・交換【必見注意点】裏蓋開け方も

V5-171-H32Dエイサー(Acer)のモバイルノートパソコン)を買った人の多くはメモリ増設を考えているはずだ。
今日現在ならメモリは4GBが2枚で2,880円と激安だから、是非交換したい。
モリは4GBが2枚で2,880円と激安
★★重要★★★★
SSDを買う時の注意。SSDは厚さ7ミリのものを選ぶこと。9.5ミリが多いが、残念ながら蓋が閉まらない(笑)
今日現在ならSamsung SSD830 Basic 128G MZ-7PC128B/ITはオススメだ。


■裏蓋の開け方

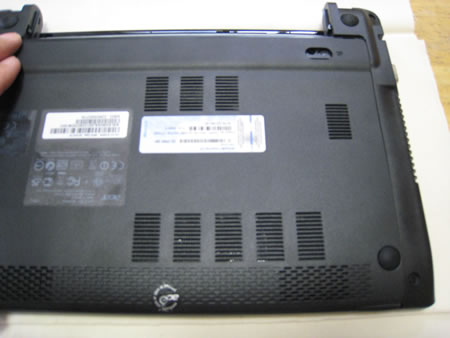

Aspire V5-171-H32D/Sの裏蓋の開け方は、「Acer」と印字されたシールが貼られている1箇所のネジだけで開けることが出来る。
この時のポイントはシールを剥がそうとせず、小さめ(その両端にあるネジが合う)のプラスドライバーをグサっと差して(破って)ネジを回すこと。
そして、そのネジを一旦本体から外すことだ。
Aspire V5-171-H32D/Sの裏蓋の開け方は、シールが貼られている1箇所

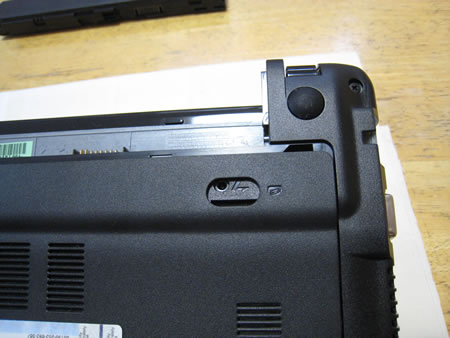

次はフタ(蓋)を手前にスライドさせる。
フタ(蓋)をスライドさせる。

ズラす

この時のコツはバッテリーを外しておくこと。バッテリーを外した位置から手前に押すようにズラす(スライドさせる)。
そして、手前からそっとフタを持ち上げる
そっとフタを持ち上げる

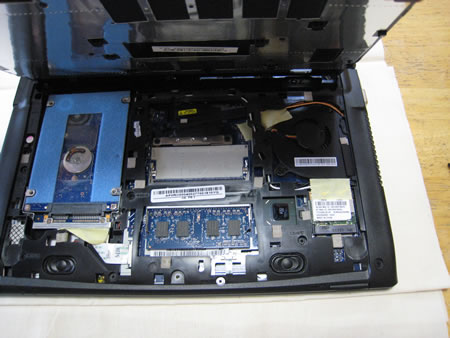

その中はハードディスク(HDD)、メモリ、ファンが見えるはずだ。
その中はハードディスク(HDD)、メモリ、ファンが見える

■メモリの増設、交換
まず自分自身に付いている静電気を放電させてくれ。方法はパソコン以外の金属製品(出来るだけ大きいもの。例えばスチール製の事務机や金属のドア等)に手を触れるだけ。

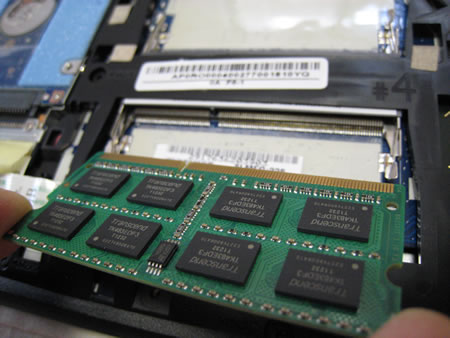

準備が出来たら本体に付いてるメモリを丁寧に外そう。

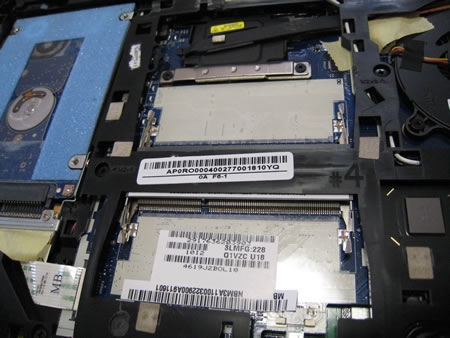

メモリを丁寧に外そう

メモリ外し その2

メモリ外し その3

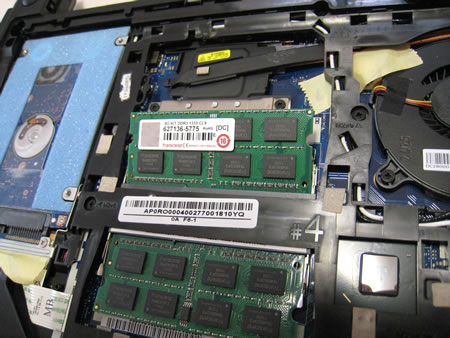

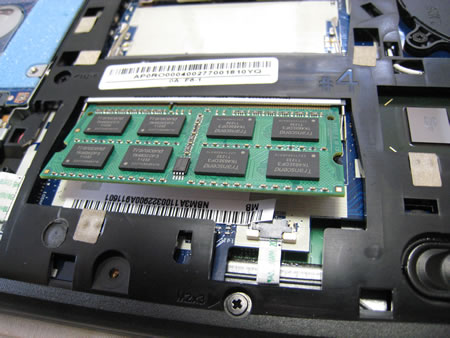

購入した4GBのメモリ2枚をシッカリ慎重にセットしていく。
ちょっとした接触不良で起動しないことがあるから注意してくれ。
もし、起動しない時はメモリを付け直してみよう。
4GBのメモリ2枚をシッカリ慎重にセット

メモリーをセット

メモリーをセット2

■HDD→SSD 換装(交換)

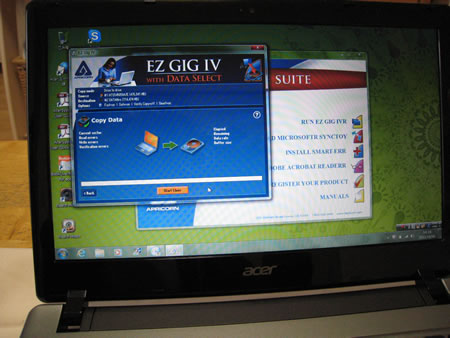

※事前に専用ツールでHDD→SSD のデータコピーをしておくこと。専用ツールが便利だ。
専用ツールでHDD→SSD のデータコピー

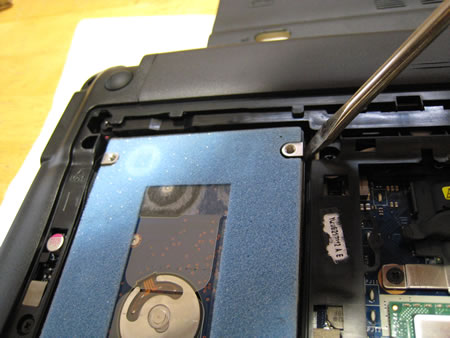

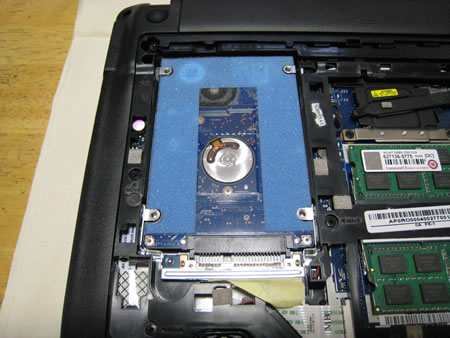

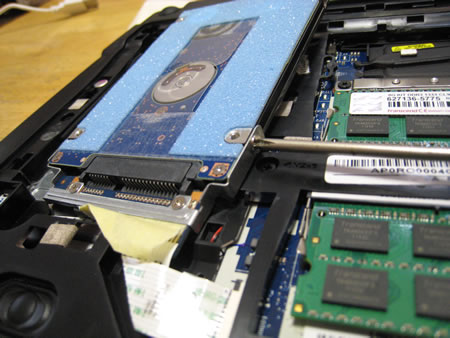

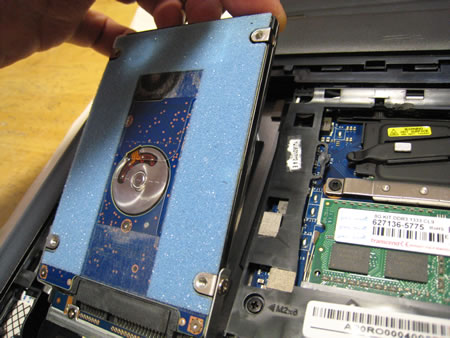

ハードディスク(HDD)を両端の隙間をマイナスドライバー(先端は布で養生)等で慎重に浮かせながら引っ張り出す。
ハードディスク(HDD)の取り外し その1

ハードディスク(HDD)の取り外し その2

ハードディスク(HDD)の取り外し その3

ハードディスク(HDD)の取り外し その4

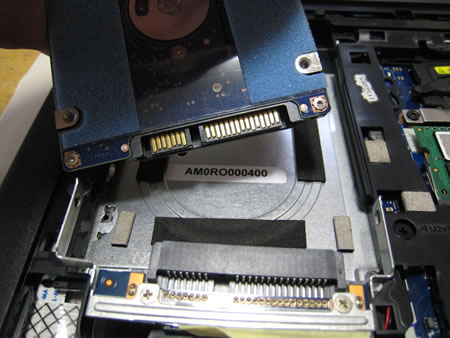

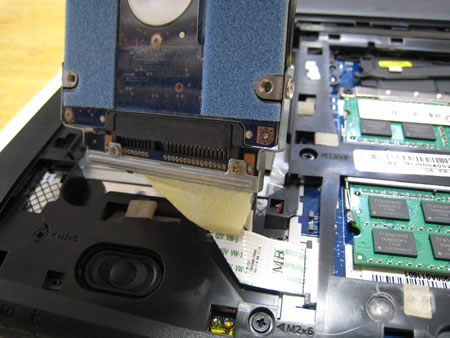

ケーブル近くにある両端のビスを外し、ケーブルを外す。
ハードディスク(HDD)の取り外し その5

ハードディスク(HDD)の取り外し その6

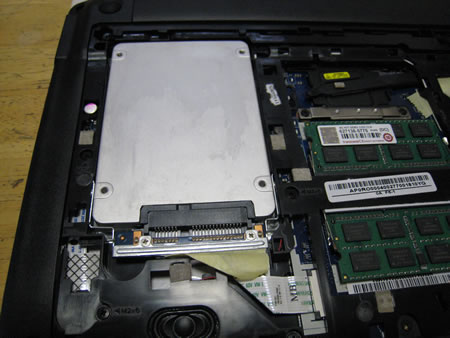

今度はその場所にデータコピーを済ませたSSDを戻していく。

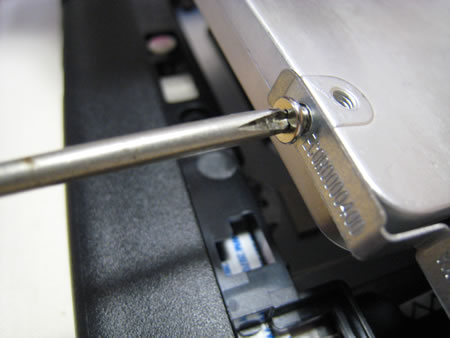

ネジを締め忘れないように。
ネジを締める。

SSDをセット

最後はフタ(蓋)をするが、下手にやると内側のツメを破損してしまうので注意したい。
フタを3ミリほど手前で合わせるとちょうどいいかも知れない。両手でまんべんなく圧をかけ(押しながら)スライドさせる。
ズラす

唯一外したビスを締めて完了だ。

さあ、起動するか確認してくれ。
そして、メモリが8GB認識してるかも確認だ。

http://www.acer.co.jp/ac/ja/JP/content/model/NX.M3ASJ.001
エイサー(Acer)Aspire V5-171-H32DのWebページより
Aspire V5
V5-171-H32D/S ( NX.M3ASJ.001 )
Windows? 7 Home Premium - Intel Core i3 (i3 - 2367M, 1.40 GHz, 3 MB) - 29.5 cm (11.6") LED - 16:9 WXGA - アクティブマトリクス TFT カラー液晶 - 最大解像度 1366 x 768 - 2 GB DDR3 SO-DIMM - 500 GB SATA - シルキーシルバー - 本体重量(概算) 1.38 kg - 最長駆動時間 5 時間
※スペックを次のとおり訂正いたします。
【Wi-Fi通信規格】 正 IEEE 802.11 a/b/g/n
【Bluetooth対応規格】 正 Bluetooth4.0+HS
【高さ】 正 20.95/27.35 mm







■その他のノートパソコンでもSSD換装とメモリ増設・交換がオススメだ。
Aspire TimelineUltra M5 M5-481T-H54Q
Aspire V5 V5-471-H34C/S
Aspire S3 S3-391-H34D
Aspire V3 V3-571-H58D/LK
Aspire One 722 AO722-C303
Aspire V3 V3-571-F58F/LK
Aspire M3 M3-581T-H54U
E1-531 E1-531-H82C
Aspire E1 E1-571-F54F
Aspire One 756 AO756-H82C/S
Aspire V3 V3-571-H78F/LK
Aspire E1 E1-531-F12C
TravelMate 5760 TM5760-XSS38
Aspire V5 V5-171-F58D/S
Aspire One D270 AOD270-F61C
Aspire S7 S7-191-F74Q
Aspire V5 V5-571P-F54D/S
Aspire S5 S5-391-H74U
Aspire E1 E1-531-F12C/F
Aspire V5 V5-431-F24D/B
Aspire one 751 AO751-Bw26
E1-531 E1-531-H82C/F
TravelMate 8481 TM8481-CFB60
Aspire S7 S7-391-F74Q
Aspire V3 V3-571G-F78G/LK
Aspire S3 S3-391-F54D
Aspire M M5-481T-F34D
Aspire One 255E AOD255E-125
Aspire Timeline X AS3830T AS3830T-F54D
